Office 80

Description

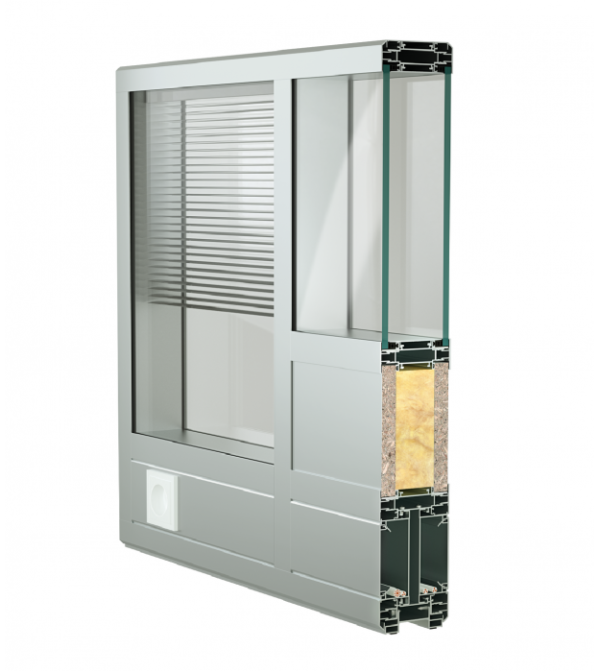

Das Doppelscheiben-Trennwandsystem MB-80 OFFICE dient zur Ausführung von Trennwänden in Büroräumen und anderen gemeinnützigen Räumen. Das System MB-80 OFFICE ermöglicht den Einsatz verschiedener durchsichtiger und undurchsichtiger Füllungen, Jalousien im Scheibenzwischenraum sowie die Montage von Elektrokomponenten und Büroausstattungselementen. Diese Wände werden insbesondere überall dort empfohlen, wo eine hohe akustische Isolierung erforderlich ist. Die grundlegende Eigenschaft der angebotenen Konstruktion ist deren Vielseitigkeit bei m Arrangieren von Büroräumen sowie die einfache Ausführung aller erforderlichen Arbeiten am Einbauort.

SYSTEMMERKMALE
•  Die Bautiefe von Profilen beträgt:
– 80 mm – sog. „flache Variante”,
– 92 mm – sog. „tiefe Variante”,
je nach Stärke der eingesetzten Füllung. Da die Löcher für Halter von Anpressprofilen zweistufig sind, können beide Ausführungen – „flache“ und „tiefe“ – mit denselben Basisprofilen gefertigt werden. Mit einem Reduktionsprofil können beide Tiefen in einer Trennwand genutzt werden.
•  Sichtbare Breite eines vertikalen und horizontalen Basisprofils beträgt 36 mm.
•  Maximale Bebauungshöhe: 4,5 m. Gesamtlänge einer Trennwand – unbegrenzt.
•  Grundtypen von Füllungen:
– 2 Einzelscheiben mit einer Dicke von 4 ÷ 14 mm,
– Möbelplatten mit einer Standardstärke von 18 mm (oder weniger) mit Schalldämmung 50 mm dick,
– Gipskartonplatten mit Schalldämmung, 50 mm dick.
•  Es können beide Typen der Füllungen verwendet werden (z.B. transparente Füllungen oben, undurchsichtige Felder aus Möbelplatte unten).
•  Bei der Änderung der Füllungsdicke muss auch die innere Dichtung geändert werden. Die äußere Dichtung und die damit verbundene Optik bleiben unverändert. Die äußere Dichtung ist vom außen unsichtbar.
•  Pfosten und Querträger sowie Gegenstück-Profile sind Profile desselben Typs. Dies hat zur Folge, dass auch die vertikalen und horizontalen Anpressprofile von gleicher Höhe sind, was einen großen Spielraum beim Konstruieren von Verbindungen gewährleistet.
•  Die Einfachheit der Vorfertigung und der Montage ermöglichen die Ausführung aller Arbeiten vor Ort.
•  Die meisten Profile werden in einem 90-Grad-Winkel geschnitten, ohne gefräst zu werden, und sie können mit einer tragbaren Säge und Bohrlehren bearbeitet werden. Alle Werkzeuge für das System MB-80 OFFICE sind dem Kapitel „Werkzeugausrüstung“ zu entnehmen.
•  Die Verbindungen in Knotenpunkten des Traggerüstes werden durch Verstiftung oder Verschraubung von Profilen unter Einsatz von speziellen Eckverbindern hergestellt. Es gibt auch eine Gruppe von Verbindern, die die Einstellung (Korrekturen) des Querträgers oder des Pfostens ermöglichen.
•  Mit Eckprofilen können gebogene Konstruktionen mit einem Winkel von 135º oder 90º gefertigt werden. Zusätzliche Aluminiumlaschen ermöglichen den Einsatz von Standard-Aluminiumrohren mit den Durchmessern von 58 ÷ 100 mm in der Funktion des Eckprofils. Dann kann die Trennwand unter einem beliebigen Biegewinkel im Bereich von 77º ÷ 180º gebogen werden.
•  Im System kann die Tür des Systems MB-45S eingesetzt werden, die flächenbündig in die Trennwand integriert ist und deren Beschläge über die Türfläche nicht hinausragen.
•  Im System können die Türen der Systeme MB-45 OFFICE und MB-EXPO eingesetzt werden, deren Flügel mittig angeordnet wird.
•  Das System MB-80 OFFICE kann mit einer Trennwand oder einer Tür beliebigen ALUPROF Systems verbunden werden – mittig oder flächenbündig angeordnet.
•  Durch den Einsatz eines Dehnprofils ist die Trennwand von den Gebäudebewegungen unabhängig. Das Dehnprofil eliminiert auch jegliche Boden- und Wandungleichheiten im Raum.
•  Das System kann auf den zuvor nivellierten Dehnprofilen aufgestellt werden. Die Pfosten werden dann gleitend angeschlossen (jederzeit ist eine Korrektur nach links oder rechts möglich). Diese Lösung garantiert auch eine ebene Wandfläche.

•  Eine erweiterte Version des Querträgers hat die Funktion eines Kabelkanals für Elektroinstallationen und ermöglicht die Montage der LEGRAND Elektroausrüstung (z.B. Steckdosen, Schalter, etc.). Die Kabel sind auch leicht zugänglich, sowohl von der Seite der Elektroausrüstung, als auch von der Gegenseite. Die Kabelkanäle können flexibel angeordnet werden – am Boden, auf der Höhe von Schreibtischen, in Pfosten etc. Die Elektroausrüstung kann auch an beiden Seiten der Trennwand angebracht werden.
•  Die Bautiefe und die Konstruktion von Basisprofilen ermöglicht die Montage von Jalousien im Scheibenzwischenraum. Durch den Einsatz eines breiteren Anpressprofils kann die Oberschiene de Jalousie abgedeckt werden.
•  In die Profilkammer des Pfostens kann ein Verbinder ein zusätzliches Standard-Aluminium- oder Stahlprofil eingeschoben werden, um die Steifheit des Pfostens zu erhöhen.
•  Die Trennwand kann an eine 75 mm dicke Standard-Gipskartonwand angeschlossen werden.

–  Verschiedene Arten von Füllungen: Scheiben mit Stärken von 4 – 14 mm, Möbelplatten mit Stärken von 16 – 18 mm Gipskartonplatten
–  Die Tiefe und der Aufbau der Basisprofile ermöglicht den Einbau von Jalousien im Scheibenzwischenraum
–  Möglichkeit der Verbindung der Wand mit einer Standard Gipskartonwand mit einer Stärke von 75 mm
–  Hervorragende akustische Schalldämmung von Büroräumen in der Größenordnung 50 dB, je nach verwendeter Füllung
–  Ausführung von Wänden mit einer Stärke von 80 mm und 92 mm möglich
–  Beliebige Aufteilung des Innenraums, Ausführung von Raumecken mit Winkeln von 90° – 180°
–  Einfache Vorfertigung und Montage; Vorfertigung direkt am Einbauort möglich
–  Verlegung von Kabeln im Innern der Wände, Montage von Steckdosen
–  Kombinationsmöglichkeiten: Wand MB-45 (mittig oder mit der Wandfläche bündig) mit Türen des Systems MB-45S (mit der Wandfläche bündig und mit nicht über die Wandfläche überstehenden Türbändern) sowie Türen des Systems MB-EXPO und MB-45 OFFICE (mit zentraler Anordnung des Türflügels in der Wandebene und nicht über die Wandfläche herausragenden Türbändern)
–  Maximale Einbauhöhe 5,5 m
