82-mm-System mit innovativer Mehrkammer-Geometrie für hervorragende Wärmedämmung. Dämmwerte von bis zu Uw = 0,67 W/(m²K) bei Einsatz von hochisolierender Dreifachverglasung mit Ug = 0,4 W/(m²K). Glasfalzhöhe von 28 mm reduziert Wärmebrücken. Universell einsetzbar für Neubau und Renovierung. Drei Dichtungsebenen halten Lärm, Kälte, Feuchtigkeit und Zugluft ab höchste VEKA Klasse A Qualität mit Wandstärken nach DIN EN 12608. Oberflächenveredelung mit Folien und Vorsatzschalen möglich. Höchste VEKA Qualität: Klasse-A-Profi l DIN EN 12608 mit einer Außenwanddicke von 3 mm und 2,7 mm Wandungen im Falz und Anschlussbereich (Toleranz jeweils 0,2 mm)
82-mm-System mit innovativer Mehrkammer-Geometrie für hervorragende Wärmedämmung. Dämmwerte von bis zu Uw= 0,71 m2K bei Einsatz von hochisolierender Dreifachverglasung mit Ug= 0,4 W/m2K. Glasfalzhöhe von 28 mm reduziert Wärmebrücken.Besonders pflegeleicht durch gerade Fläche zwischen Flügel und Blendrahmen.Klassisches Design und geradlinige Optik. Universell einsetzbar für Neubau und Renovierung. höchste VEKA Klasse A Qualität mit Wandstärken nach DIN EN 12608. Oberflächenveredelung mit Folien und Vorsatzblende möglich. Höchste VEKA Qualität: Klasse-A-Profi l DIN EN 12608 mit einer Außenwanddicke von 3 mm und 2,7 mm Wandungen im Falz und Anschlussbereich (Toleranz jeweils 0,2 mm)
Das Profil Softline 76 MD trägt wesentlich zur Senkung der Heizkosten im Haus bei. Es schützt vor Kälte, Lärm und Feuchtigkeit.
Das Profil Softline 76 MD hat eine etwas geringere Einbautiefe von 76 mm. Dies hat jedoch praktisch keinen Einfluss auf die Energieeffizienz. Ein Fenster mit diesen Profilen kann einen Wärmedurchgangskoeffizienten Uw von 0,82 W/m²K erreichen, wenn eine Isolierverglasung mit Ug=0,5 und einem warmen Rahmen verwendet wird. Das Profil selbst hat einen Wärmedurchgangskoeffizienten Uf von 1,1 W/m²K.
Das Profil Softline 76 AD trägt wesentlich zur Senkung der Heizkosten im Haus bei. Es schützt vor Kälte, Lärm und Feuchtigkeit.
Das Profil Softline 76 AD hat eine etwas geringere Einbautiefe von 76 mm. Dies hat jedoch praktisch keinen Einfluss auf die Energieeffizienz. Ein Fenster mit diesen Profilen kann einen Wärmedurchgangskoeffizienten Uw von 0,82 W/m²K erreichen, wenn eine Isolierverglasung mit Ug=0,5 und einem warmen Rahmen verwendet wird. Das Profil selbst hat einen Wärmedurchgangskoeffizienten Uf von 1,2 W/m²K.

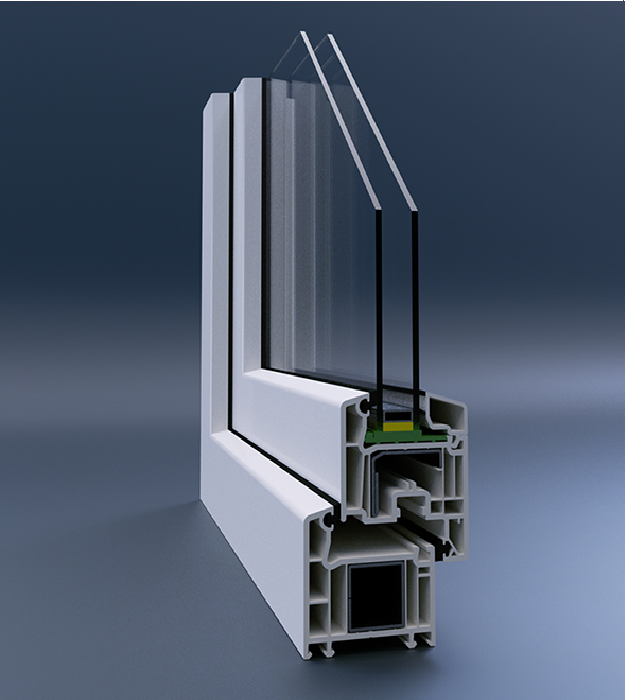

Kammer-Profil mit 70 mm Basis-Bautiefe Dämmwerte von bis zu Uw = 0,76 W/(m²K) bei Einsatz von hochisolierender Dreifachverglasung mit Ug = 0,4 W/(m²K) Klassische Konturen mit leicht abgerundeten Kanten, besonders geringen Ansichtsbreiten und grauen Dichtungen Besonders pflegeleicht durch homogene Oberflächen und flächenbündige Glasleisten Optimale Statik für dauerhafte Funktion und Wertbeständigkeit Volle Kompatibilität mit den anderen VEKA 70-mm-Systemen SWINGLINE und TOPLINE
In flächenversetzter und halbflächenversetzter Ausführung erhältlich Auch für die Herstellung von Parallel-Schiebe-Kipp-Türen geeignet.
Höchste VEKA-Qualität: Klasse-A-Profil nach DIN EN 12608 mit einer Außenwanddicke von 3 mm und 2,7-mm-Wandungen im Falz und Anschlussbereich (Toleranz jeweils ±0,2 mm)
82-mm-System mit nahezu vollständig überdämmbarem Blendrahmen für eine elegante rahmenlose Ganzglasoptik. Hochwärmedämmendes System mit verdeckt liegendem Flügelprofil. Dämmwerte von bis zu Uw = 0,67 W/(m²K) bei Einsatz von hochisolierender. Dreifachverglasung mit Ug 0,4 W/(m²K). Glasfalzhöhe von 28 mm reduziert Wärmebrücken. Verglasungsmöglichkeit von 34 – 60 mm. Farbgebung über Alu-Vorsatzblenden in der gesamten RAL-Farbpalette möglich. Höchste VEKA Klasse A Qualität mit Wandstärken nach DIN EN 12608. Kompatibel zur Systemplattform SOFTLINE 82

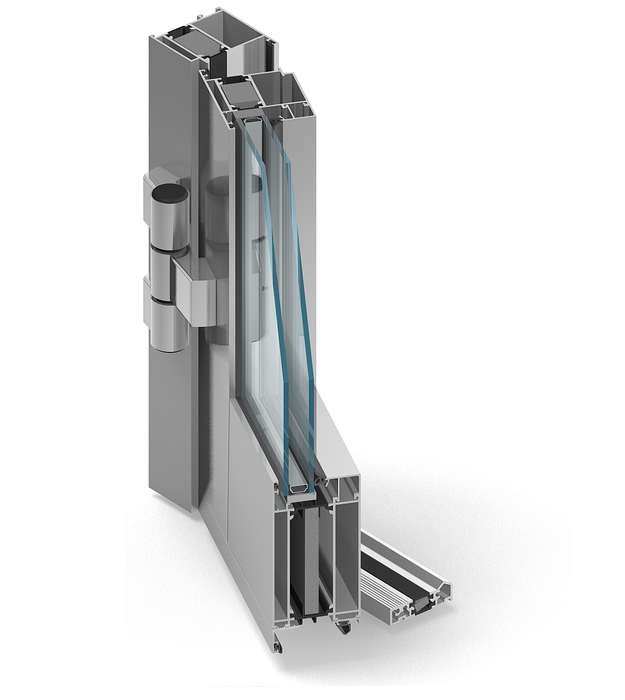

Das Fenster- und Türensystem mit Wärmebarriere MB-104 Passive mit höchster Wärmeisolierung erfüllt alle Anforderungen, die an beim Passivhausbau verwendete Elemente gestellt werden.
Dieses System dient zur Ausführung von architektonischen Elementen, wie z. B. verschiedenen Arten von Fenstern, Türen, Windfängen, Schaufenstern und Raumkonstruktionen, die sich außer durch ihre hervorragende Wärmedämmung ebenfalls durch eine sehr gute Schalldämmung, Schlagregendichtheit, Luftundurchlässigkeit und hohe Festigkeit der Konstruktion auszeichnen.
Die Konstruktion der Profile des Systems MB-104 Passiv verfügt über zwei Ausführungsvarianten, je nach Anforderungen an die Sparsamkeit bei Wärmeenergie: SI und AERO
Die Parameter der aus den Elementen des Systems MB-104 Passive hergestellten Fenster und Türen überschreiten die Anforderungen der strengsten gegenwärtig gültigen Vorschriften und Normen. Deshalb ist das System MB-104 Passive ein System, das speziell für das energiesparende und passive Bauen bestimmt ist.
Die neue Fenster- und Türserie MB-86 wurde entwickelt, um die zunehmend höheren gesetzlichen Auflagen und die Nachfrage nach energiesparenderen Konstruktionen bei neuen Fenstern und Türen zu erfüllen.
Sie ist in den Varianten ST, SI und AERO vefügbar und das erste Aluminiumsystem, das eine Kombination aus Silica-Aerogel beinhaltet. Damit erreichen wir eine branchenweit führende Wärmedämmleistung.
Außerdem weisen die Profile eine außergewöhnlich hohe Steifigkeit auf, die größere und schwerere Fenster ermöglicht. Die Version MB-86US mit verborgenem Flügel ist ebenfalls lieferbar.
Eigenschaften und Vorteile:
Die Tiefe des Profils beträgt 45 mm und ist somit genauso tief wie alle Profile der Rahmen und Pfosten des Basissystems MB-45. Beide Lösungen sind vollständig kompatibel, wodurch die Profile beider Systeme beinahe beinahe beliebig miteinander kombiniert werden können.
Das System MB-45 OFFICE stützt sich auf einige Basisprofile, die nach dem Festschrauben von entsprechenden Zusatzprofilen als Fenterrahmen, Türzarge, Querträger oder Pfosten eingesetzt werden können Es können Scharniere, Schlösser und Türschließer der Firmen Aluprof, Geze und WSS eingesetzt werden. Diese Version des Systems MB-45 ermöglicht eine Änderung der Innenräume durch die Demontage der Verbindungselemente und deren erneute Montage z.B. in einem anderen Winkel.Das System MB-45 OFFICE ermöglicht den Einsatz unterschiedlicher Füllungen und Einzel- sowie Verbundglasscheiben mit Glasstärken von 2 – 25 mm. Für dieses System sind spezielle gehärtete Schieben mit großen Abmessungen und Glasstärken von 8, 10 und 12 mm lieferbar. Sie werden mithilfe von Glasleisten und Dichtungen montiert.
EIGENSCHAFTEN DES SYSTEMS MB-45 OFFICE:
• Die Bautiefe der Profile beträgt 45 mm, d.h. sie ist identisch mit allen Blendrahmen- und Pfostenprofilen des Systems MB-45. Systeme MB-45 OFFICE und MB-45 sind voll kompatibel, wodurch die Profile beider Systeme fast beliebig verbunden werden können.
• Das System MB-45 OFFICE besteht aus einigen Basisprofilen, die nach der Herstellung einer geschraubten Verbindung mit Adapterprofilen als Blendrahmen eines Schaufensters, einer rahmenlosen Tür oder einer Profiltür, als Querträger oder Pfosten verwendet werden können.
• Das System MB-45 OFFICE kann zusammen mit dem System MB-EXPO eingesetzt werden.
• Es sind symmetrische und asymmetrische Aufteilungen möglich (Anordnung der Glasscheibe der Schnittachse gegenüber).
• Es ist möglich, unterschiedliche Füllungen, das Einscheiben- und Verbundglas mit einer Dicke von 2-25 mm anzuwenden, die mit Glasleisten und -dichtungen eingebaut werden. Für dieses System eignet sich besonders großflächiges thermisch vorgespanntes Glas mit einer Stärke von 8, 10 und 12 mm (für Türflügel 8 und 10 mm).
• Durch die Einfachheit der Vorfertigung und der Montage kann der Zeitaufwand für die Fertigung reduziert werden, und die Bearbeitungen können direkt vor Ort ausgeführt werden. Die meisten Profile werden unter dem Winkel von 90° ohne Fräsen geschnitten. Die Verbindungen werden durch Verstiftung oder Verschraubung von Profilen unter Einsatz von speziellen Verbindern hergestellt.
• Die meisten Bearbeitungen können mit einer mobilen Säge, Bohrschablonen und einem Pressgerät ausgeführt werden. Alle Werkzeuge für das System WB-45 OFFICE sind dem Kapitel „Werkzeugausrüstung“ zu entnehmen.
• Es ist möglich, die Raumaufteilung durch die Demontage von Verbindungen und ihre erneute Montage abzuändern (Änderung des Einbauwinkels oder der Raumfunktion)
• Maximale Bebauungshöhe – ca. 4 m. Bei großflächigem thermisch vorgespanntem Gas sind die Glastafeln mit Profilen zusammen zu verschrauben, die obere Querträger des Systems MB-EXPO bilden.
• Für das System können Beschläge (Bänder, Schlösser, Türschließer) von Aluprof, GEZE und WSS verwendet werden.
• Um den Schallschutz zu verbessern, sind transparente Leisten für Scheibenzwischenräume einzusetzen.
• Glasdichtungen können durchgehend, ohne sie in den Ecken zuzuschneiden, eingebaut und anschließend oben mittig gestoßen werden. Die Anschlagdichtung für Ganzglastür wird mit 45° Winkel zugeschnitten und zusammengeklebt
• Verschiedene Arten von Füllungen: Scheiben 4 – 14 mm, Möbelplatten 16 – 18 mm, Gipskartonplatten
• Die Tiefe und der Aufbau der Basisprofile ermöglichen den Einbau von Jalousien im Scheibenzwischenraum
• Möglichkeit der Verbindung der Wand mit einer Standard Gipskartonwand mit einer Stärke von 75 mm
• Hervorragende akustische Isolierung von Büroräumen in der Größenordnung 50 dB, je nach verwendeter Füllung
• Ausführung von Wänden mit einer Breite von 80 mm und 92 mm möglich
• Beliebige Raumaufteilung, Ausführung von Winkeln zwischen 90°÷180°
• Einfache Vorfertigung und Montage, Vorfertigung direkt am Einbauort möglich
• Verlegung von Kabeln im Innern der Wände, Montage von Steckdosen
• Möglichkeit der Verbindung mit dem Wandsystem MB-45 (mittig oder bündig mit der Wandfläche), Türen des Systems MB 45S (flächenbündig mit der Wandfläche und nicht über Stirnfläche herausragenden Türbändern) und den Türen des Systems MB-45 OFFICE (mit zentraler Anordnung des Flügels und nicht über Stirnfläche herausragenden Türbändern)
• Maximale Einbauhöhe 5,5 m
Profile: PAU 37, PA 37 i PA 39 gehören zu den populärsten Aluminiumprofilen, die bei den Rollläden eingesetzt werden. Sie schützen schon seit vielen Jahren erfolgreich die Fenster in tausenden Häusern in ganz Europa. Die Profile PAU 37, PA 37 i PA 39 werden oft bei Fensterrollläden benutzt, weil sie über kleine Höhe verfügen und schlank sind. Die Profile, besonders PAU 37, lassen sich leicht hochziehen und finden Platz sogar in kleinen Rollladenkästen.
Profile: PA 40 I PA 45
sind zur Verwendung in Fensterrollläden, Türöffnungen und nicht zu großen Schaufenstern bestimmt. Diese Profile sind höher und dicker, als die oben beschriebene, aber gleichzeitig verfügen sie über mehr Stabilität. Geringe Ballendurchmesser ermöglichen die Verwendung dieses Profils in Rollladenkästen mit kleinen Maßen.
Profil PE 41
gehört zu der Gruppe der gepressten (extrudierten) Profile. Dieses Profil wird Personen empfohlen, für die die Sicherheit an der ersten Stelle steht. Das Profil zeichnet sich durch sehr gute Festigkeitseigenschaften aus, die auf sein Aufbau zurückzuführen sind. Rolllade mit Profil PE 41 erreicht die Einbruchschutzklasse 2 nach ENV 1627 1999 (Konformitätszertifikat Nr. 053/03). Aufgrund des Gewichtes empfehlen wir bei Rollläden mit Profil PE 41 die Verwendung von Elektroantrieben oder halbautomatischen Mechanismen.
Profile: PA 52 i PA 55
sind zur Verwendung bei Fensterrollläden mit großen Breiten, Türöffnungen und Schaufenstern bestimmt. Solide Konstruktion gewährleistet hohe Steifheit der Profile, bei gleichzeitiger Einhaltung einer schicken und proportionalen Optik. Besonders bemerkenswert ist das Profil PA 52, aufgrund des ungewöhnlich in dieser Profilklasse geringen Ballendurchmessers, was die Verwendung von Rollladenkästen mit kleinen Maßen ermöglicht.

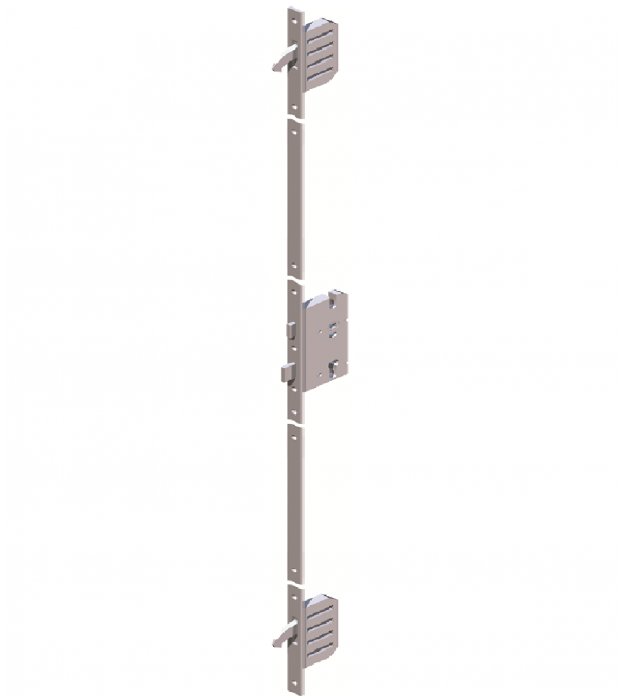

hookLock M – Mehrfachverriegelung mit Schwenkriegel:
Massive Schwenkriegel mit Hinterkrallung. Durchgehende Schlossschiene und Rahmen-Schließleiste (optional). Leichtgängiges Schließen durch optimale Riegelkontur. Geeignet für einbruchhemmende Türen nach. DIN EN 1627-30 WK1 – WK3.
hookLock M mit Türwächter
Öffnet nur einen Spalt weit, schützt vor Eindringlingen. Verdeckte Montage mit formschlüssiger. Funktion Tür wird nicht beschädigt, wie bei einer Türkette. Sofortiges Entriegeln ohne nochmaliges Verriegeln.
autoLock AV2 / blueMatic EAV
Hoher Schutz durch automatisches Verriegeln bereits bei zugezogener Tür.Geeignet für einbruchhemmende Türen nach DIN EN 1627-30 WK1 – WK3. Motorkomponente für motorische Automatik-Verriegelung nachrüstbar. Verschiedene Zutrittskontrollsysteme und eine Drehtüransteuerung. bei der motorischen Automatik-Verriegelung möglich.
blueMotion
Selbsttätiges, vollmotorisches Ver- und Entriegeln mit kraftvollem Dichtschluss. Verschiedene Zutrittskontrollsysteme und Drehtüransteuerung möglich. Trennbarer Kabelübergang. Auch mit Panik-Funktion möglich.
blueTop
Vollmotorisches Ver- und Entriegeln nach dem Türschluss. Mehr Gestaltungsfreiheit im Türblatt durch rahmenseitigen Einbau. Pures Design ohne Profilzylinder und Türgriffgarnitur möglich. Keine Verkabelung im Türblatt, dadurch vereinfachte Montage.
panicLock M 179/1125
Öffnen der Tür von innen mit einer Handbewegung. Nach DIN EN 179 mit passenden. Griffgarnituren von FSB, Hoppe und Glutz geprüft. Nach DIN EN 1125 mit passenden Griffstangen von FSB geprüft.
pyroLock
Allgemeine bauaufsichtliche Zulassung für 1- und 2-flügelige Feuerschutz- und Rauchschutztüren. Zertifiziert durch das Materialprüfungsamt NRW. Ü-Zeichen auf der Stulpe eingeprägt. Ausführung auch mit Panik-Funktion möglich
solidLock B
Erhöhter Schall- und Wärmeschutz. Ideal für Türen aus Kunststoff, Holz, Aluminium sowie für Stahlzargentüren. Universell rechts/links verwendbar
easyLock R
Verstellbare Rastexzenter für optimalen Anpressdruck und hohe Dichtigkeit. Für alle DIN-Griffgarnituren und Rosetten. Für Türprofile aus Holz, Aluminium und Kunststoff ohne zusätzliche Fräsung. Universell rechts/links verwendbar
Für jede Anforderung der passende Schutz Winkhaus Sicherheits-Tür-Verriegelungen sind modular aufgebaut. So können Sie den optimalen Schutz passend auf Ihre Bedürfnisse abstimmen und später eventuell tauschen oder erweitern. Auch der Einbau von Winkhaus Sicherheits-Tür-Verriegelungen ist unproblematisch – unabhängig von Material und Beschaffenheit der Außentür. Winkhaus ist die bewährte Marke für flexible und ausbaufähige Sicherheitslösungen, die Ihnen hohen Schutz bieten. Qualität von Winkhaus – so viel ist sicher.
Das Doppelscheiben-Trennwandsystem MB-80 OFFICE dient zur Ausführung von Trennwänden in Büroräumen und anderen gemeinnützigen Räumen. Das System MB-80 OFFICE ermöglicht den Einsatz verschiedener durchsichtiger und undurchsichtiger Füllungen, Jalousien im Scheibenzwischenraum sowie die Montage von Elektrokomponenten und Büroausstattungselementen. Diese Wände werden insbesondere überall dort empfohlen, wo eine hohe akustische Isolierung erforderlich ist. Die grundlegende Eigenschaft der angebotenen Konstruktion ist deren Vielseitigkeit bei m Arrangieren von Büroräumen sowie die einfache Ausführung aller erforderlichen Arbeiten am Einbauort.
SYSTEMMERKMALE
• Die Bautiefe von Profilen beträgt:
– 80 mm – sog. „flache Variante”,
– 92 mm – sog. „tiefe Variante”,
je nach Stärke der eingesetzten Füllung. Da die Löcher für Halter von Anpressprofilen zweistufig sind, können beide Ausführungen – „flache“ und „tiefe“ – mit denselben Basisprofilen gefertigt werden. Mit einem Reduktionsprofil können beide Tiefen in einer Trennwand genutzt werden.
• Sichtbare Breite eines vertikalen und horizontalen Basisprofils beträgt 36 mm.
• Maximale Bebauungshöhe: 4,5 m. Gesamtlänge einer Trennwand – unbegrenzt.
• Grundtypen von Füllungen:
– 2 Einzelscheiben mit einer Dicke von 4 ÷ 14 mm,
– Möbelplatten mit einer Standardstärke von 18 mm (oder weniger) mit Schalldämmung 50 mm dick,
– Gipskartonplatten mit Schalldämmung, 50 mm dick.
• Es können beide Typen der Füllungen verwendet werden (z.B. transparente Füllungen oben, undurchsichtige Felder aus Möbelplatte unten).
• Bei der Änderung der Füllungsdicke muss auch die innere Dichtung geändert werden. Die äußere Dichtung und die damit verbundene Optik bleiben unverändert. Die äußere Dichtung ist vom außen unsichtbar.
• Pfosten und Querträger sowie Gegenstück-Profile sind Profile desselben Typs. Dies hat zur Folge, dass auch die vertikalen und horizontalen Anpressprofile von gleicher Höhe sind, was einen großen Spielraum beim Konstruieren von Verbindungen gewährleistet.
• Die Einfachheit der Vorfertigung und der Montage ermöglichen die Ausführung aller Arbeiten vor Ort.
• Die meisten Profile werden in einem 90-Grad-Winkel geschnitten, ohne gefräst zu werden, und sie können mit einer tragbaren Säge und Bohrlehren bearbeitet werden. Alle Werkzeuge für das System MB-80 OFFICE sind dem Kapitel „Werkzeugausrüstung“ zu entnehmen.
• Die Verbindungen in Knotenpunkten des Traggerüstes werden durch Verstiftung oder Verschraubung von Profilen unter Einsatz von speziellen Eckverbindern hergestellt. Es gibt auch eine Gruppe von Verbindern, die die Einstellung (Korrekturen) des Querträgers oder des Pfostens ermöglichen.
• Mit Eckprofilen können gebogene Konstruktionen mit einem Winkel von 135º oder 90º gefertigt werden. Zusätzliche Aluminiumlaschen ermöglichen den Einsatz von Standard-Aluminiumrohren mit den Durchmessern von 58 ÷ 100 mm in der Funktion des Eckprofils. Dann kann die Trennwand unter einem beliebigen Biegewinkel im Bereich von 77º ÷ 180º gebogen werden.
• Im System kann die Tür des Systems MB-45S eingesetzt werden, die flächenbündig in die Trennwand integriert ist und deren Beschläge über die Türfläche nicht hinausragen.
• Im System können die Türen der Systeme MB-45 OFFICE und MB-EXPO eingesetzt werden, deren Flügel mittig angeordnet wird.
• Das System MB-80 OFFICE kann mit einer Trennwand oder einer Tür beliebigen ALUPROF Systems verbunden werden – mittig oder flächenbündig angeordnet.
• Durch den Einsatz eines Dehnprofils ist die Trennwand von den Gebäudebewegungen unabhängig. Das Dehnprofil eliminiert auch jegliche Boden- und Wandungleichheiten im Raum.
• Das System kann auf den zuvor nivellierten Dehnprofilen aufgestellt werden. Die Pfosten werden dann gleitend angeschlossen (jederzeit ist eine Korrektur nach links oder rechts möglich). Diese Lösung garantiert auch eine ebene Wandfläche.
• Eine erweiterte Version des Querträgers hat die Funktion eines Kabelkanals für Elektroinstallationen und ermöglicht die Montage der LEGRAND Elektroausrüstung (z.B. Steckdosen, Schalter, etc.). Die Kabel sind auch leicht zugänglich, sowohl von der Seite der Elektroausrüstung, als auch von der Gegenseite. Die Kabelkanäle können flexibel angeordnet werden – am Boden, auf der Höhe von Schreibtischen, in Pfosten etc. Die Elektroausrüstung kann auch an beiden Seiten der Trennwand angebracht werden.
• Die Bautiefe und die Konstruktion von Basisprofilen ermöglicht die Montage von Jalousien im Scheibenzwischenraum. Durch den Einsatz eines breiteren Anpressprofils kann die Oberschiene de Jalousie abgedeckt werden.
• In die Profilkammer des Pfostens kann ein Verbinder ein zusätzliches Standard-Aluminium- oder Stahlprofil eingeschoben werden, um die Steifheit des Pfostens zu erhöhen.
• Die Trennwand kann an eine 75 mm dicke Standard-Gipskartonwand angeschlossen werden.
– Verschiedene Arten von Füllungen: Scheiben mit Stärken von 4 – 14 mm, Möbelplatten mit Stärken von 16 – 18 mm Gipskartonplatten
– Die Tiefe und der Aufbau der Basisprofile ermöglicht den Einbau von Jalousien im Scheibenzwischenraum
– Möglichkeit der Verbindung der Wand mit einer Standard Gipskartonwand mit einer Stärke von 75 mm
– Hervorragende akustische Schalldämmung von Büroräumen in der Größenordnung 50 dB, je nach verwendeter Füllung
– Ausführung von Wänden mit einer Stärke von 80 mm und 92 mm möglich
– Beliebige Aufteilung des Innenraums, Ausführung von Raumecken mit Winkeln von 90° – 180°
– Einfache Vorfertigung und Montage; Vorfertigung direkt am Einbauort möglich
– Verlegung von Kabeln im Innern der Wände, Montage von Steckdosen
– Kombinationsmöglichkeiten: Wand MB-45 (mittig oder mit der Wandfläche bündig) mit Türen des Systems MB-45S (mit der Wandfläche bündig und mit nicht über die Wandfläche überstehenden Türbändern) sowie Türen des Systems MB-EXPO und MB-45 OFFICE (mit zentraler Anordnung des Türflügels in der Wandebene und nicht über die Wandfläche herausragenden Türbändern)
– Maximale Einbauhöhe 5,5 m
