MB SG 50

Kategorie:

Beschreibung

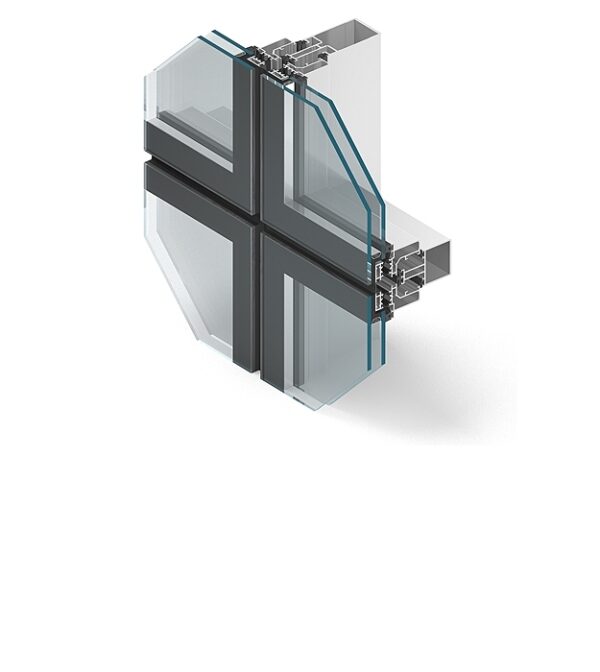

Das System MB-SG50 ermöglicht Konstruierung und Ausführung von leichten Vorhangwänden (Aufsatz- oder Füllkonstruktionen), Dächern, Oberlichten und ist zur Verwendung im Hochbau bestimmt. Die Wärmeschutzeigenschaften dieses Systems ermöglichen die Klassifizierung dieses Systems zu Materialgruppe RMG 2.1 – 1 nach DIN 4108.

Tragende Konstruktion des Systems basiert auf einem Pfosten-Riegel-Rost aus Aluminium mit einer Profilbreite von 50 mm. Die Riegel werden auf die Pfosten aufgesetzt und befestigt, was die Anwendung von verschiedenen Montageverfahren ermöglicht.

Bemerkungswert ist die Ästhetik und Leichtigkeit der Konstruktion: die Füllungen trennt voneinander die Entfernung von nur 16 mm, die sichtbare Breite der Profile von der Raumseite aus beträgt nur 85 mm. Pfosten und Riegel sind ähnlich wie im System MB-SR50 aufgebaut, was dazu führt, dass die Optik einer Wand von der Raumseite aus in beiden Systemen identisch ist, deswegen können beide Wände nebeneinander in Gebäuden eingesetzt werden.  Diese Kompatibilität ermöglicht die Verwendung von identischem oder ähnlichem Zubehör zur Verbindung und Montage der entsprechenden Details und senkt außerdem erheblich die Kosten.

Das System ermöglicht anhaltende oder punktuelle mechanische Sicherung von Außenscheiben und in den Ecken der Verglasung nach individuellen Anforderungen zu verwenden. Zu wichtigen Eigenschaften des Systems MB-SG50 zählt die seitliche Befestigung der Aluminiumrahmen, was die Befestigung von opaken Paneelen am vollen Mauerwerk ermöglicht.

Einzelheiten zu diesem System sind schon in gedruckter Form, als Beilage zum Katalog für Architekten verfügbar; volle Dokumentation zu diesem System befindet sich im Bereich für Geschäftspartner unserer Internetseite.

Zusätzliche Informationen

Tiefe Pfosten

85 – 125 mm

Tiefe Riegel

45 -105 mm

Steifigkeit Pfosten

81.06 – 315.40 cm4

Steifigkeit Riegel

35.06 – 166.45 cm4

Verglasungsdicke

28 – 32 mm

Luftdurchlässigkeit

Klasse A4, EN 12153:20020U, EN12152:2002U

Windlastbeständigkeit

1430 Pa, EN 12179:2002U, EN 13116:2002U

Wasserdichtigkeit

Klasse R7, EN12155:2002U, EN12154:2002U

Wärmedämmung

Der U – Wert wird individuell gemessen und ist abhängig von der Profilikombination
